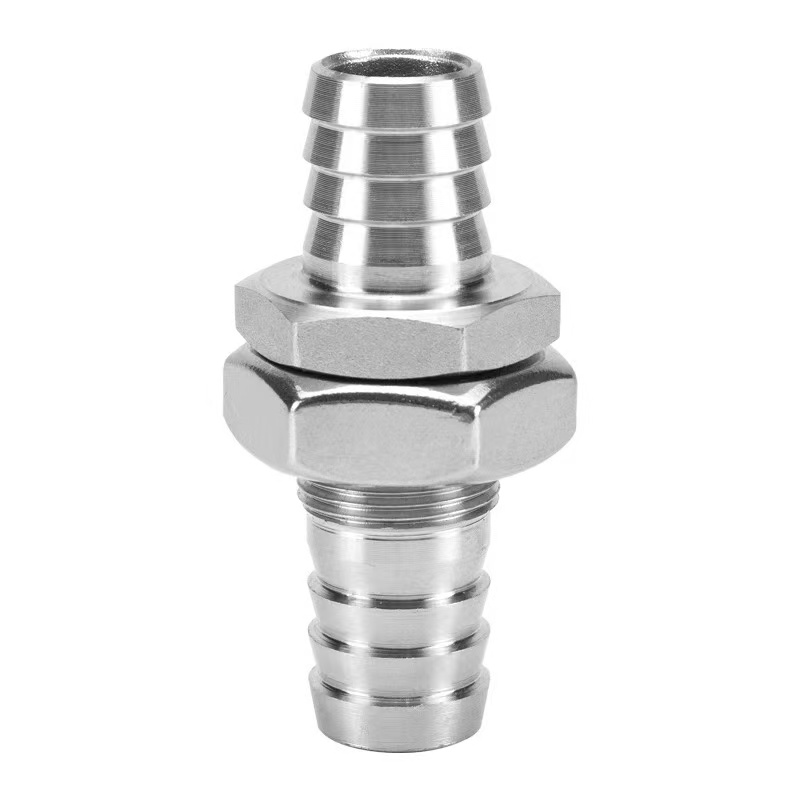

ਬਲਕਹੈੱਡ ਬਾਰਬਡ ਫਿਟਿੰਗ

ਸ਼ੇਂਚੀ ਨੇ ਉੱਚ-ਗੁਣਵੱਤਾ ਵਾਲੇ ਬਲਕਹੈੱਡ ਬਾਰਬਡ ਫਿਟਿੰਗਸ ਨੂੰ ਪੇਸ਼ ਕੀਤਾ, ਖਾਸ ਤੌਰ 'ਤੇ ਭਰੋਸੇਯੋਗ ਸੀਲਿੰਗ ਪ੍ਰਦਾਨ ਕਰਦੇ ਹੋਏ ਸਾਜ਼ੋ-ਸਾਮਾਨ ਦੇ ਪੈਨਲਾਂ ਰਾਹੀਂ ਹੋਜ਼ ਨੂੰ ਰੂਟਿੰਗ ਕਰਨ ਲਈ ਤਿਆਰ ਕੀਤਾ ਗਿਆ ਹੈ। ਪਿੱਤਲ, SUS304, ਅਤੇ SUS316L ਸਟੇਨਲੈਸ ਸਟੀਲ ਦੀਆਂ ਬਣੀਆਂ, ਇਹ ਫਿਟਿੰਗਾਂ ਮਜ਼ਬੂਤ ​​ਖੋਰ ਪ੍ਰਤੀਰੋਧ ਦੀ ਪੇਸ਼ਕਸ਼ ਕਰਦੀਆਂ ਹਨ ਅਤੇ ਕੰਮ ਦੀਆਂ ਸਥਿਤੀਆਂ ਦੀ ਇੱਕ ਵਿਸ਼ਾਲ ਸ਼੍ਰੇਣੀ ਲਈ ਢੁਕਵਾਂ ਹੁੰਦੀਆਂ ਹਨ।

ਉਤਪਾਦ ਬਣਤਰ

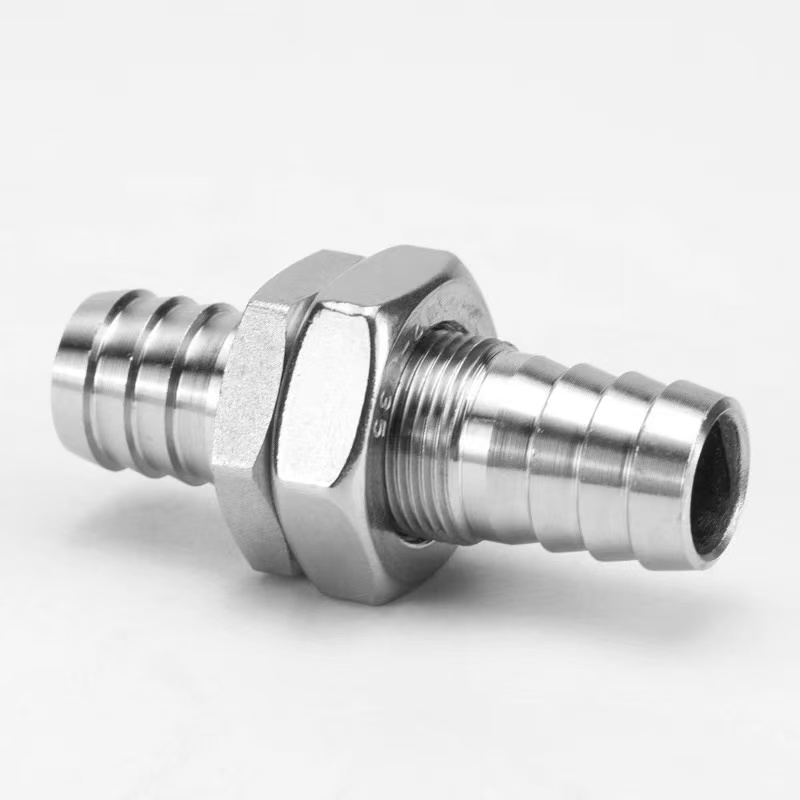

ਬਲਕਹੈੱਡ ਬਾਰਬਡ ਫਿਟਿੰਗ ਦੀ ਬਣਤਰ ਵਿੱਚ ਬਲਕਹੈੱਡ ਥਰਿੱਡ, ਇੱਕ ਲਾਕਿੰਗ ਗਿਰੀ, ਅਤੇ ਕੰਡਿਆਲੀ ਹੋਜ਼ ਕੁਨੈਕਸ਼ਨ ਸ਼ਾਮਲ ਹੁੰਦੇ ਹਨ। ਇੰਸਟਾਲੇਸ਼ਨ ਦੇ ਦੌਰਾਨ, ਸਿਰਫ ਇੱਕ ਪੈਨਲ ਮੋਰੀ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ; ਗਿਰੀ ਨੂੰ ਕੱਸਣਾ ਫਿਕਸਿੰਗ ਅਤੇ ਸੀਲਿੰਗ ਪ੍ਰਕਿਰਿਆ ਨੂੰ ਪੂਰਾ ਕਰਦਾ ਹੈ।

ਕੰਡਿਆਲੀ ਸਿਰੇ ਵਿੱਚ ਇੱਕ ਐਂਟੀ-ਸਲਿੱਪ ਗਰੂਵ ਡਿਜ਼ਾਈਨ ਹੁੰਦਾ ਹੈ, ਜਦੋਂ ਇੱਕ ਹੋਜ਼ ਕਲੈਂਪ ਨਾਲ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ ਤਾਂ ਇੱਕ ਸੁਰੱਖਿਅਤ ਕੁਨੈਕਸ਼ਨ ਯਕੀਨੀ ਬਣਾਉਂਦਾ ਹੈ। ਇਹ ਫਿਟਿੰਗਸ ਨਿਯੰਤਰਣ ਅਲਮਾਰੀਆਂ, ਪਾਣੀ ਦੇ ਇਲਾਜ ਦੇ ਉਪਕਰਣਾਂ, ਮੈਡੀਕਲ ਯੰਤਰਾਂ ਅਤੇ ਹੋਰ ਸਬੰਧਤ ਖੇਤਰਾਂ ਵਿੱਚ ਵਿਆਪਕ ਤੌਰ 'ਤੇ ਵਰਤੇ ਜਾਂਦੇ ਹਨ।

ਉਤਪਾਦ ਨਿਰਧਾਰਨ

ਢਾਂਚਾਗਤ ਫਾਇਦੇ

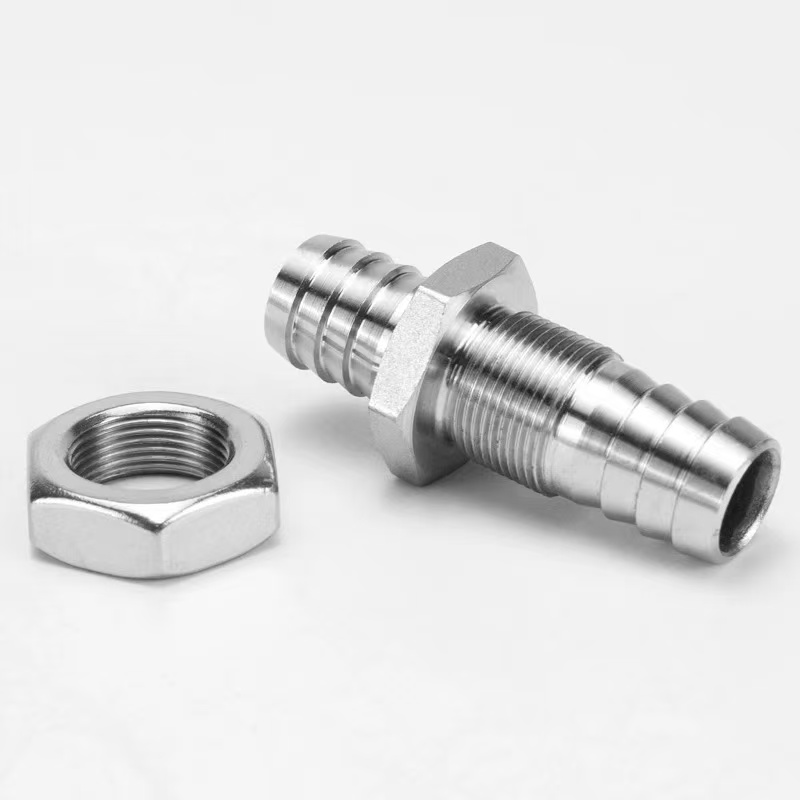

ਬਲਕਹੈੱਡ ਬਾਰਬਡ ਫਿਟਿੰਗ ਇੱਕ ਪਾਈਪ ਫਿਟਿੰਗ ਹੈ ਜੋ ਖਾਸ ਤੌਰ 'ਤੇ ਫਿਕਸਡ ਸੀਲਿੰਗ ਪ੍ਰਦਾਨ ਕਰਦੇ ਹੋਏ ਸਾਜ਼ੋ-ਸਾਮਾਨ ਦੇ ਪੈਨਲਾਂ, ਘੇਰਿਆਂ, ਜਾਂ ਬਲਕਹੈੱਡਾਂ ਰਾਹੀਂ ਹੋਜ਼ ਨੂੰ ਰੂਟ ਕਰਨ ਲਈ ਤਿਆਰ ਕੀਤੀ ਗਈ ਹੈ। ਇਸਦੀ ਮੁੱਖ ਬਣਤਰ ਵਿੱਚ ਇੱਕ ਬਲਕਹੈੱਡ ਥਰਿੱਡ ਸੈਕਸ਼ਨ, ਇੱਕ ਲਾਕਿੰਗ ਗਿਰੀ, ਇੱਕ ਸੀਲਿੰਗ ਗੈਸਕੇਟ, ਅਤੇ ਇੱਕ ਕੰਡਿਆਲੀ ਹੋਜ਼ ਕਨੈਕਸ਼ਨ ਸ਼ਾਮਲ ਹੈ। ਇੰਸਟਾਲੇਸ਼ਨ ਦੇ ਦੌਰਾਨ, ਪੈਨਲ 'ਤੇ ਸਿਰਫ ਅਨੁਸਾਰੀ ਵਿਆਸ ਦਾ ਇੱਕ ਮੋਰੀ ਕਰਨ ਦੀ ਲੋੜ ਹੈ। ਫਿਟਿੰਗ ਦੇ ਥਰਿੱਡ ਭਾਗ ਨੂੰ ਮੋਰੀ ਵਿੱਚੋਂ ਲੰਘਾਇਆ ਜਾਂਦਾ ਹੈ, ਅਤੇ ਫਿਕਸਿੰਗ ਅਤੇ ਸੀਲਿੰਗ ਪ੍ਰਕਿਰਿਆ ਨੂੰ ਪੂਰਾ ਕਰਨ ਲਈ ਗਿਰੀ ਨੂੰ ਉਲਟ ਪਾਸੇ ਤੋਂ ਕੱਸਿਆ ਜਾਂਦਾ ਹੈ।

1. ਬਲਕਹੈੱਡ ਫਿਕਸਿੰਗ ਢਾਂਚਾ:ਥਰਿੱਡ ਭਾਗ ਦੀ ਲੰਬਾਈ ਆਮ ਪੈਨਲ ਮੋਟਾਈ ਲਈ ਅਨੁਕੂਲ ਹੈ. ਇੱਕ ਵਾਰ ਲਾਕਿੰਗ ਨਟ ਨੂੰ ਕੱਸਣ ਤੋਂ ਬਾਅਦ, ਇਹ ਪੈਨਲ ਦੇ ਨਾਲ ਇੱਕ ਸਖ਼ਤ ਫਿਕਸੇਸ਼ਨ ਬਣਾਉਂਦਾ ਹੈ, ਇਹ ਯਕੀਨੀ ਬਣਾਉਂਦਾ ਹੈ ਕਿ ਫਿਟਿੰਗ ਬਾਹਰੀ ਖਿੱਚਣ ਵਾਲੀਆਂ ਤਾਕਤਾਂ ਦੇ ਅਧੀਨ ਵੀ ਸੁਰੱਖਿਅਤ ਰਹੇ।

2. ਬਾਰਬਡ ਹੋਜ਼ ਕਨੈਕਸ਼ਨ:ਪੈਨਲ ਦੇ ਇੱਕ ਜਾਂ ਦੋਵੇਂ ਪਾਸੇ ਹੋਜ਼ ਨੂੰ ਪਾਉਣ ਅਤੇ ਹੋਜ਼ ਕਲੈਂਪ ਨਾਲ ਇੱਕ ਸੀਲਬੰਦ ਕੁਨੈਕਸ਼ਨ ਬਣਾਉਣ ਲਈ ਕੰਡੇਦਾਰ ਟੇਪਰਡ ਦੰਦਾਂ ਦੀ ਵਿਸ਼ੇਸ਼ਤਾ ਹੈ। ਕੰਡਿਆਲੀ ਸਿਰਾ ਇੱਕ ਡਬਲ ਐਂਟੀ-ਸਲਿੱਪ ਗਰੂਵ ਡਿਜ਼ਾਈਨ ਨੂੰ ਅਪਣਾਉਂਦਾ ਹੈ, ਜੋ ਆਮ ਫਿਟਿੰਗਾਂ ਨਾਲੋਂ ਕਾਫ਼ੀ ਜ਼ਿਆਦਾ ਪੁੱਲ-ਆਊਟ ਪ੍ਰਤੀਰੋਧ ਦੀ ਪੇਸ਼ਕਸ਼ ਕਰਦਾ ਹੈ।

3. ਸੀਲਿੰਗ ਸਿਸਟਮ:ਪੈਨਲ ਦੇ ਦੋਵਾਂ ਪਾਸਿਆਂ 'ਤੇ ਰਬੜ ਦੇ ਗਸਕੇਟ ਜਾਂ ਓ-ਰਿੰਗ ਦਿੱਤੇ ਗਏ ਹਨ। ਜਦੋਂ ਗਿਰੀ ਨੂੰ ਕੱਸਿਆ ਜਾਂਦਾ ਹੈ, ਤਾਂ ਸੀਲਿੰਗ ਗੈਸਕੇਟ ਨੂੰ ਸੰਕੁਚਿਤ ਕੀਤਾ ਜਾਂਦਾ ਹੈ, ਪੈਨਲ ਦੇ ਖੁੱਲਣ 'ਤੇ ਵਾਟਰਟਾਈਟ ਅਤੇ ਡਸਟ-ਟਾਈਟ ਸੀਲਿੰਗ ਨੂੰ ਪ੍ਰਾਪਤ ਕਰਦਾ ਹੈ, IP65 ਜਾਂ ਇਸ ਤੋਂ ਵੱਧ ਦੀ ਸੁਰੱਖਿਆ ਰੇਟਿੰਗ ਦੇ ਨਾਲ।

ਇੰਸਟਾਲੇਸ਼ਨ ਵਿਧੀ

ਸ਼ੇਂਚੀ ਦੀਆਂ ਟਿਕਾਊ ਬਲਕਹੈੱਡ ਬਾਰਬਡ ਫਿਟਿੰਗਾਂ ਨੂੰ ਇੰਸਟਾਲ ਕਰਨਾ ਆਸਾਨ ਹੈ। ਇੱਕ ਸੁਰੱਖਿਅਤ ਅਤੇ ਸੀਲਬੰਦ ਕੁਨੈਕਸ਼ਨ ਸਿਰਫ਼ ਛੇ ਕਦਮਾਂ ਵਿੱਚ ਪ੍ਰਾਪਤ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ:

ਕਦਮ 1: ਪੈਨਲ ਮੋਰੀ ਦੀ ਤਿਆਰੀ

ਥਰਿੱਡ ਭਾਗ ਦੇ ਬਾਹਰੀ ਵਿਆਸ ਦੇ ਆਧਾਰ 'ਤੇ ਪੈਨਲ 'ਤੇ ਇੱਕ ਅਨੁਸਾਰੀ ਗੋਲ ਮੋਰੀ ਬਣਾਓ। ਇਹ ਸੁਨਿਸ਼ਚਿਤ ਕਰੋ ਕਿ ਸੀਲਿੰਗ ਗੈਸਕੇਟ ਨੂੰ ਨੁਕਸਾਨ ਪਹੁੰਚਾਉਣ ਤੋਂ ਬਚਣ ਲਈ ਮੋਰੀ ਦਾ ਕਿਨਾਰਾ ਨਿਰਵਿਘਨ ਅਤੇ ਬਰਰ-ਮੁਕਤ ਹੈ।

ਕਦਮ 2: ਸੀਲਿੰਗ ਗੈਸਕੇਟ ਨੂੰ ਸਥਾਪਿਤ ਕਰੋ

ਸ਼ਾਮਲ EPDM ਸੀਲਿੰਗ ਗੈਸਕੇਟ ਨੂੰ ਥਰਿੱਡ ਸੈਕਸ਼ਨ 'ਤੇ ਸਲਾਈਡ ਕਰੋ, ਇਸ ਨੂੰ ਫਿਟਿੰਗ ਬੇਸ ਦੇ ਵਿਰੁੱਧ ਦਬਾਓ। ਜੇਕਰ ਪੈਨਲ ਦੇ ਦੋਵੇਂ ਪਾਸੇ ਸੀਲਿੰਗ ਦੀ ਲੋੜ ਹੈ, ਤਾਂ ਹਰੇਕ ਪਾਸੇ ਇੱਕ ਗੈਸਕੇਟ ਰੱਖੋ।

ਕਦਮ 3: ਪੈਨਲ ਦੁਆਰਾ ਸੰਮਿਲਿਤ ਕਰੋ

ਪੈਨਲ ਦੇ ਇੱਕ ਪਾਸੇ ਤੋਂ ਮੋਰੀ ਵਿੱਚ ਥਰਿੱਡ ਸੈਕਸ਼ਨ ਪਾਓ, ਇਹ ਯਕੀਨੀ ਬਣਾਉਂਦੇ ਹੋਏ ਕਿ ਫਿਟਿੰਗ ਬੇਸ ਪੈਨਲ ਦੇ ਵਿਚਕਾਰ ਸੀਲਿੰਗ ਗੈਸਕੇਟ ਨਾਲ ਸੰਪਰਕ ਕਰਦਾ ਹੈ।

ਕਦਮ 4: ਲਾਕਿੰਗ ਨਟ ਨੂੰ ਕੱਸੋ

ਪੈਨਲ ਦੇ ਉਲਟ ਪਾਸੇ ਤੋਂ ਥਰਿੱਡ ਸੈਕਸ਼ਨ 'ਤੇ ਲਾਕਿੰਗ ਨਟ ਨੂੰ ਪੇਚ ਕਰੋ, ਅਤੇ ਇਸਨੂੰ ਰੈਂਚ ਨਾਲ ਹੌਲੀ-ਹੌਲੀ ਕੱਸੋ। ਸਿਫ਼ਾਰਸ਼ੀ ਟਾਰਕ: ਪਿੱਤਲ ਸਮੱਗਰੀ ਲਈ 5–8 N·m ਅਤੇ ਸਟੇਨਲੈੱਸ ਸਟੀਲ ਲਈ 8-12 N·m। ਕੱਸਣ ਦੌਰਾਨ ਫਿਟਿੰਗ ਬਾਡੀ ਨੂੰ ਸਥਿਰ ਰੱਖੋ।

ਕਦਮ 5: ਹੋਜ਼ ਨੂੰ ਕਨੈਕਟ ਕਰੋ

ਇੱਕ ਨਿਰਧਾਰਨ ਚੁਣੋ ਜਿੱਥੇ ਬਾਰਬ ਦਾ ਬਾਹਰੀ ਵਿਆਸ ਹੋਜ਼ ਦੇ ਅੰਦਰਲੇ ਵਿਆਸ ਨਾਲੋਂ 0.5-1 ਮਿਲੀਮੀਟਰ ਵੱਡਾ ਹੋਵੇ। ਹੋਜ਼ ਨੂੰ ਲੰਬਕਾਰੀ ਤੌਰ 'ਤੇ ਕੰਡੇਦਾਰ ਸਿਰੇ 'ਤੇ ਪਾਓ ਜਦੋਂ ਤੱਕ ਇਹ ਅਧਾਰ 'ਤੇ ਨਾ ਪਹੁੰਚ ਜਾਵੇ। ਉੱਚ-ਦਬਾਅ ਵਾਲੀਆਂ ਐਪਲੀਕੇਸ਼ਨਾਂ ਲਈ, ਇੱਕ ਸਟੇਨਲੈੱਸ ਸਟੀਲ ਹੋਜ਼ ਕਲੈਂਪ ਦੀ ਵਰਤੋਂ ਕਰੋ ਅਤੇ ਇਸਨੂੰ ਦੂਜੇ ਅਤੇ ਤੀਜੇ ਬਾਰਬ ਦੇ ਵਿਚਕਾਰ ਬੰਨ੍ਹੋ।

ਕਦਮ 6: ਸੀਲ ਇਕਸਾਰਤਾ ਟੈਸਟ

ਕੰਮ ਦੇ ਦਬਾਅ ਤੋਂ 1.5 ਗੁਣਾ 'ਤੇ ਸਥਿਰ ਦਬਾਅ ਦਾ ਟੈਸਟ ਕਰੋ। ਜੇ ਤਿੰਨ ਮਿੰਟਾਂ ਲਈ ਕੋਈ ਲੀਕੇਜ ਨਹੀਂ ਹੈ, ਤਾਂ ਇੰਸਟਾਲੇਸ਼ਨ ਯੋਗ ਹੈ.
