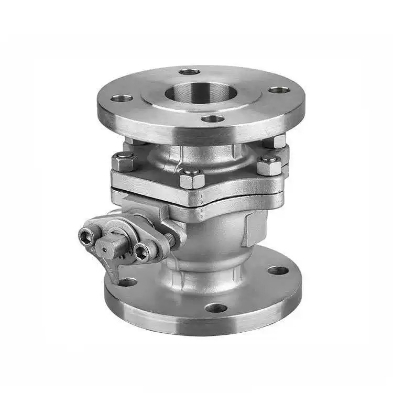

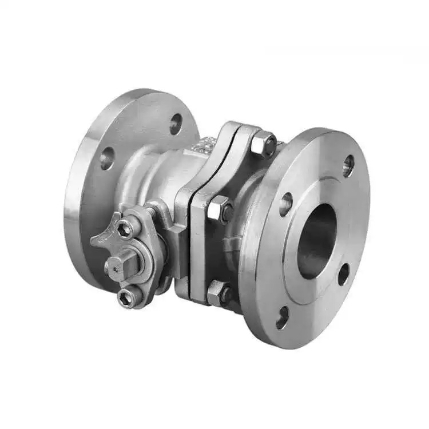

ਅਮਰੀਕਨ ਸਟੈਂਡਰਡ ਫਲੈਂਜਡ ਬਾਲ ਵਾਲਵ

ਕੰਮ ਕਰਨ ਦਾ ਸਿਧਾਂਤ

ਮੀਡੀਆ ਦੇ ਪ੍ਰਵਾਹ ਨੂੰ ਗੇਂਦ ਨੂੰ 90° ਘੁੰਮਾ ਕੇ ਨਿਯੰਤਰਿਤ ਕੀਤਾ ਜਾਂਦਾ ਹੈ।

ਪਾਈਪ ਦੇ ਬਰਾਬਰ ਵਿਆਸ ਵਾਲਾ ਇੱਕ ਥਰੋ-ਹੋਲ ਗੇਂਦ ਦੇ ਕੇਂਦਰ ਵਿੱਚ ਸਥਿਤ ਹੈ। ਜਦੋਂ ਹੈਂਡਲ ਜਾਂ ਐਕਚੁਏਟਰ ਗੇਂਦ ਨੂੰ 90° ਘੁੰਮਾਉਂਦਾ ਹੈ ਜਦੋਂ ਤੱਕ ਥਰੋ-ਹੋਲ ਪਾਈਪ ਧੁਰੇ ਨਾਲ ਇਕਸਾਰ ਨਹੀਂ ਹੋ ਜਾਂਦਾ, ਮੀਡੀਆ ਬਿਨਾਂ ਕਿਸੇ ਰੁਕਾਵਟ ਦੇ ਖੁੱਲ੍ਹਦਾ ਹੈ, ਵਾਲਵ ਪੂਰੀ ਤਰ੍ਹਾਂ ਖੁੱਲ੍ਹਾ ਹੁੰਦਾ ਹੈ, ਅਤੇ ਵਹਾਅ ਪ੍ਰਤੀਰੋਧ ਲਗਭਗ ਜ਼ੀਰੋ ਹੁੰਦਾ ਹੈ। ਜਦੋਂ ਗੇਂਦ ਇੱਕ ਹੋਰ 90° ਘੁੰਮਦੀ ਹੈ ਜਦੋਂ ਤੱਕ ਥਰੋ-ਹੋਲ ਪਾਈਪ ਦੇ ਲੰਬਵਤ ਨਹੀਂ ਹੁੰਦਾ, ਠੋਸ ਗੋਲਾਕਾਰ ਸਤਹ ਪੂਰੀ ਤਰ੍ਹਾਂ ਰਸਤੇ ਨੂੰ ਰੋਕ ਦਿੰਦੀ ਹੈ, ਵਾਲਵ ਬੰਦ ਹੋ ਜਾਂਦਾ ਹੈ, ਅਤੇ ਭਰੋਸੇਯੋਗ ਸ਼ੱਟ-ਆਫ ਪ੍ਰਾਪਤ ਹੁੰਦਾ ਹੈ।

ਅਮੈਰੀਕਨ ਸਟੈਂਡਰਡ ਫਲੈਂਜਡ ਬਾਲ ਵਾਲਵ ਇੱਕ ਦੋ-ਦਿਸ਼ਾਵੀ ਸੀਲਿੰਗ ਡਿਜ਼ਾਈਨ ਨੂੰ ਅਪਣਾਉਂਦੀ ਹੈ, ਜਿਸ ਨਾਲ ਮੀਡੀਆ ਨੂੰ ਪ੍ਰਵਾਹ ਦਿਸ਼ਾ ਪਾਬੰਦੀਆਂ ਤੋਂ ਬਿਨਾਂ ਕਿਸੇ ਵੀ ਦਿਸ਼ਾ ਤੋਂ ਦਾਖਲ ਹੋਣ ਦੀ ਆਗਿਆ ਮਿਲਦੀ ਹੈ। ਨਰਮ ਸੀਲਾਂ (PTFE/PPL) ਜ਼ੀਰੋ ਲੀਕੇਜ ਪ੍ਰਾਪਤ ਕਰਦੀਆਂ ਹਨ, ਜਦੋਂ ਕਿ ਸਖ਼ਤ ਸੀਲਾਂ ਉੱਚ ਤਾਪਮਾਨ ਅਤੇ ਉੱਚ ਦਬਾਅ ਲਈ ਢੁਕਵੀਆਂ ਹੁੰਦੀਆਂ ਹਨ। ਵਾਲਵ ਸਟੈਮ ਉੱਚ ਦਬਾਅ ਹੇਠ ਸੁਰੱਖਿਆ ਅਤੇ ਭਰੋਸੇਯੋਗਤਾ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਇੱਕ ਐਂਟੀ-ਬਲੋਆਉਟ ਬਣਤਰ ਦੀ ਵਿਸ਼ੇਸ਼ਤਾ ਰੱਖਦਾ ਹੈ। Shenchi ASME ਸਟੈਂਡਰਡ ਫਲੇਂਜ ਬਾਲ ਵਾਲਵ ਸਖ਼ਤੀ ਨਾਲ API 608 ਮਿਆਰਾਂ ਦੇ ਅਨੁਸਾਰ ਨਿਰਮਿਤ ਹਨ, ਤੇਜ਼ ਸੰਚਾਲਨ ਅਤੇ ਤੰਗ ਸੀਲਿੰਗ ਦੀ ਪੇਸ਼ਕਸ਼ ਕਰਦੇ ਹਨ, ਉਹਨਾਂ ਨੂੰ ਤੇਲ, ਰਸਾਇਣਕ ਅਤੇ ਕੁਦਰਤੀ ਗੈਸ ਉਦਯੋਗਾਂ ਵਿੱਚ ASME ਸਟੈਂਡਰਡ ਪਾਈਪਲਾਈਨਾਂ ਲਈ ਆਦਰਸ਼ ਸ਼ੱਟ-ਆਫ ਵਾਲਵ ਬਣਾਉਂਦੇ ਹਨ।

ਉਤਪਾਦ ਪੈਰਾਮੀਟਰ

ਉਤਪਾਦ ਦਾ ਨਾਮ: ਅਮਰੀਕਨ ਸਟੈਂਡਰਡ ਫਲੈਂਜਡ ਬਾਲ ਵਾਲਵ	ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ: (1/8"-4") DN6-DN100
ਨਾਮਾਤਰ ਦਬਾਅ: PN16	ਸਰੀਰਕ ਸਮੱਗਰੀ: WCB, SUS304 (CF8), SUS316L (CF3M) ਸਰੀਰ ਸਮੱਗਰੀ: WCB, SUS304 (CF8), SUS316L (CF3M)
ਮਿਆਰ: ANSI, BS, DIN, ISO, JIS	ਲਾਗੂ ਤਾਪਮਾਨ: -20 ℃ ~ +150 ℃ (ਆਮ), +350 ℃ (ਉੱਚ ਤਾਪਮਾਨ), -196 ℃ (ਘੱਟ ਤਾਪਮਾਨ) ਤੱਕ
ਅੰਦਰੂਨੀ ਧਾਤੂ ਸਮੱਗਰੀ: WCB, SUS304 (CF8), SUS316L (CF3M)	ਮੱਧਮ ਤਾਪਮਾਨ: ਉੱਚ ਤਾਪਮਾਨ, ਘੱਟ ਤਾਪਮਾਨ, ਮੱਧਮ ਤਾਪਮਾਨ, ਆਮ ਤਾਪਮਾਨ
ਸੰਚਾਲਨ ਵਿਧੀ: ਮਨੂਆ	ਸੀਲ: EPDM, PPL
ਕਨੈਕਸ਼ਨ ਵਿਧੀ: ਫਲੈਂਜ ਕਨੈਕਸ਼ਨ	ਐਪਲੀਕੇਸ਼ਨ: ਪਾਣੀ, ਹਵਾ, ਗੈਸ, ਤੇਲ, ਤਰਲ, ਆਦਿ.
ਮੂਲ: ਚੀਨ ਮੂਲ: ਚੀਨ ਮੂਲ: ਚੀਨ ਮੂਲ: ਚੀਨ	ਨਮੂਨਾ: ਨਮੂਨੇ ਉਪਲਬਧ ਹਨ

ਕੋਰ ਸਟ੍ਰਕਚਰ ਅਤੇ ਡਿਜ਼ਾਈਨ ਹਾਈਲਾਈਟਸ

ਸ਼ੇਨਚੀ ਦੇ ਉੱਚ-ਗੁਣਵੱਤਾ ਵਾਲੇ ਅਮਰੀਕਨ ਸਟੈਂਡਰਡ ਫਲੈਂਜਡ ਬਾਲ ਵਾਲਵ ਵਿੱਚ ਵਾਲਵ ਬਾਡੀ, ਬਾਲ, ਸਟੈਮ ਅਤੇ ਸੀਟ ਸੀਲਾਂ ਵਾਲਾ ਇੱਕ ਕੋਰ ਢਾਂਚਾ ਹੈ। ਗੇਂਦ ਜਾਂ ਤਾਂ ਇੱਕ ਫਲੋਟਿੰਗ ਬਾਲ ਡਿਜ਼ਾਈਨ (DN50 ਅਤੇ ਹੇਠਾਂ) ਜਾਂ ਇੱਕ ਸਥਿਰ ਬਾਲ ਡਿਜ਼ਾਈਨ (DN50 ਅਤੇ ਉੱਪਰ) ਹੋ ਸਕਦੀ ਹੈ। ਗੇਂਦ ਦਾ ਥਰੋ-ਹੋਲ ਪਾਈਪ ਦੇ ਅੰਦਰੂਨੀ ਵਿਆਸ ਨਾਲ ਮੇਲ ਖਾਂਦਾ ਹੈ, ਨਤੀਜੇ ਵਜੋਂ ਪੂਰੀ ਤਰ੍ਹਾਂ ਖੁੱਲ੍ਹਣ 'ਤੇ ਲਗਭਗ-ਜ਼ੀਰੋ ਵਹਾਅ ਪ੍ਰਤੀਰੋਧ ਹੁੰਦਾ ਹੈ। ਇੱਕ ਸਟੈਮ ਐਂਟੀ-ਬਲੋਆਉਟ ਢਾਂਚਾ ਡੰਡੀ ਨੂੰ ਉੱਚ ਦਬਾਅ ਹੇਠ ਉੱਡਣ ਤੋਂ ਰੋਕਦਾ ਹੈ। ਇੱਕ ਐਂਟੀ-ਸਟੈਟਿਕ ਯੰਤਰ ਗੇਂਦ ਅਤੇ ਸਟੈਮ ਦੇ ਵਿਚਕਾਰ ਚਾਲਕਤਾ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਂਦਾ ਹੈ, ਸਥਿਰ ਬਿਜਲੀ ਦੇ ਨਿਰਮਾਣ ਨੂੰ ਰੋਕਦਾ ਹੈ। ਉਪਲਬਧ ਹਵਾਲੇ ਦੇ ਨਾਲ ASME ਫਲੈਂਜ ਬਾਲ ਵਾਲਵ ਲਈ, ਸ਼ੇਨਚੀ ਗਾਹਕਾਂ ਲਈ ਸਹੀ ਮਾਡਲ ਦੀ ਚੋਣ ਅਤੇ ਬਜਟ ਗਣਨਾ ਦੀ ਸਹੂਲਤ ਲਈ ਵਿਸਤ੍ਰਿਤ ਤਕਨੀਕੀ ਮਾਪਦੰਡ ਟੇਬਲ ਪ੍ਰਦਾਨ ਕਰਦਾ ਹੈ।
