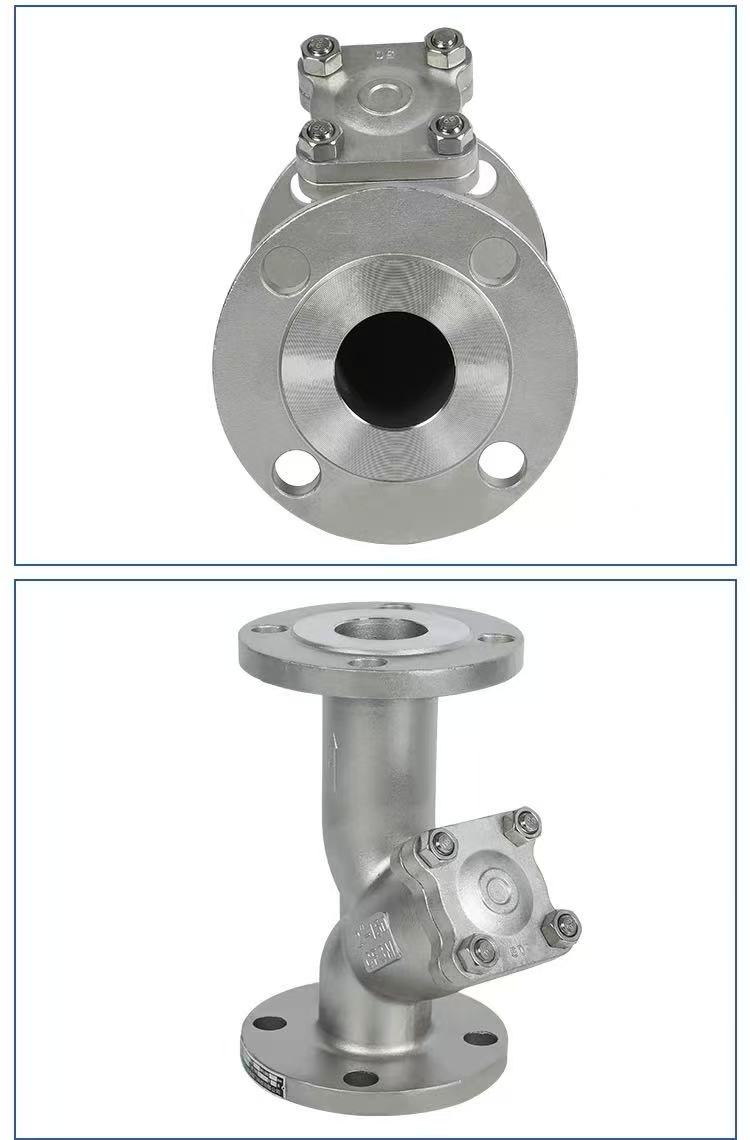

ਅਮਰੀਕਨ ਸਟੈਂਡਰਡ ਫਲੈਂਜ ਵਾਈ-ਟਾਈਪ ਫਿਲਟਰ

ਕੰਮ ਕਰਨ ਦਾ ਸਿਧਾਂਤ

ਸ਼ੇਨਚੀ ਫੈਕਟਰੀ ਦਾ ਏਕੀਕ੍ਰਿਤ ਅਮਰੀਕਨ ਸਟੈਂਡਰਡ ਫਲੈਂਜ ਵਾਈ-ਟਾਈਪ ਫਿਲਟਰ ਫਿਲਟਰ ਸਕ੍ਰੀਨ ਇੰਟਰਸੈਪਸ਼ਨ ਦੇ ਸਿਧਾਂਤ 'ਤੇ ਕੰਮ ਕਰਦਾ ਹੈ। ਮਾਧਿਅਮ ਇਨਲੇਟ ਸਿਰੇ ਤੋਂ ਹਾਊਸਿੰਗ ਵਿੱਚ ਦਾਖਲ ਹੁੰਦਾ ਹੈ ਅਤੇ Y- ਆਕਾਰ ਦੇ ਢਾਂਚੇ ਦੇ ਅੰਦਰ ਫਿਲਟਰ ਸਕ੍ਰੀਨ ਰਾਹੀਂ ਵਹਿੰਦਾ ਹੈ। ਫਿਲਟਰ ਸਕ੍ਰੀਨ ਦੇ ਅੰਦਰ ਠੋਸ ਅਸ਼ੁੱਧੀਆਂ ਨੂੰ ਬਲੌਕ ਕੀਤਾ ਜਾਂਦਾ ਹੈ, ਜਦੋਂ ਕਿ ਸਾਫ਼ ਮਾਧਿਅਮ ਆਊਟਲੈੱਟ ਦੇ ਸਿਰੇ ਤੋਂ ਲੰਘਦਾ ਹੈ ਅਤੇ ਬਾਹਰ ਨਿਕਲਦਾ ਹੈ। ਫਿਲਟਰ ਸਕ੍ਰੀਨ ਦਾ ਕੁੱਲ ਖੇਤਰ ਪਾਈਪ ਦੇ ਕਰਾਸ-ਵਿਭਾਗੀ ਖੇਤਰ ਦਾ 3-4 ਗੁਣਾ ਹੈ, ਜਿਸਦੇ ਨਤੀਜੇ ਵਜੋਂ ਘੱਟ ਪ੍ਰਤੀਰੋਧ ਅਤੇ ਤੇਜ਼ ਵਹਾਅ ਹੁੰਦਾ ਹੈ। ਨਿਕਾਸ ਲਈ, ਹੇਠਲੇ ਪਲੱਗ ਨੂੰ ਖੋਲ੍ਹੋ ਜਾਂ ਫਲੈਂਜ ਕਵਰ ਨੂੰ ਹਟਾਓ, ਫਿਲਟਰ ਸਕ੍ਰੀਨ ਨੂੰ ਬਾਹਰ ਕੱਢੋ, ਇਸਨੂੰ ਸਾਫ਼ ਕਰੋ, ਅਤੇ ਫਿਰ ਇਸਨੂੰ ਦੁਬਾਰਾ ਸਥਾਪਿਤ ਕਰੋ। ਮੁੱਖ ਬਾਡੀ WCB, SUS304 (CF8), ਜਾਂ SUS316L (CF3M) ਸਮੱਗਰੀਆਂ ਦੀ ਬਣੀ ਹੋਈ ਹੈ, ਇੱਕ ਏਕੀਕ੍ਰਿਤ ਕਾਸਟਿੰਗ ਪ੍ਰਕਿਰਿਆ ਦੀ ਵਰਤੋਂ ਕਰਦੇ ਹੋਏ, ਜਿਸਦੇ ਨਤੀਜੇ ਵਜੋਂ ਇੱਕ ਸਹਿਜ ਰਿਹਾਇਸ਼ ਅਤੇ ਭਰੋਸੇਯੋਗ ਦਬਾਅ ਪ੍ਰਤੀਰੋਧ ਹੁੰਦਾ ਹੈ। ਸ਼ੈਂਚੀ ਉਤਪਾਦ ਪੈਟਰੋਲੀਅਮ, ਰਸਾਇਣਕ ਅਤੇ ਪਾਣੀ ਦੇ ਇਲਾਜ ਉਦਯੋਗਾਂ ਵਿੱਚ ਵਰਤੀਆਂ ਜਾਣ ਵਾਲੀਆਂ ਪਾਈਪਲਾਈਨਾਂ ਵਿੱਚ ਅਸ਼ੁੱਧਤਾ ਫਿਲਟਰੇਸ਼ਨ ਲਈ ਢੁਕਵੇਂ ਹਨ।

ਉਤਪਾਦ ਪੈਰਾਮੀਟਰ

ਉਤਪਾਦ ਦਾ ਨਾਮ: ਅਮਰੀਕਨ ਸਟੈਂਡਰਡ ਫਲੈਂਜ ਵਾਈ-ਟਾਈਪ ਫਿਲਟਰ	ਨਿਰਧਾਰਨ: (1/8"-4") DN6-DN100 ਨਿਰਧਾਰਨ: (1/8"-4") DN6-DN100
ਨਾਮਾਤਰ ਦਬਾਅ: PN16	ਸਰੀਰਕ ਸਮੱਗਰੀ: WCB, SUS304 (CF8), SUS316L (CF3M)
ਮਿਆਰ: ANSI, BS, DIN, ISO, JIS	ਲਾਗੂ ਤਾਪਮਾਨ: -20 ℃ ~ +150 ℃ (ਆਮ), +350 ℃ (ਉੱਚ ਤਾਪਮਾਨ ਦੀ ਕਿਸਮ), ਹੇਠਾਂ -196℃ (ਘੱਟ ਤਾਪਮਾਨ ਦੀ ਕਿਸਮ) ਤੱਕ
ਅੰਦਰੂਨੀ ਧਾਤੂ ਸਮੱਗਰੀ: WCB, SUS304 (CF8), SUS316L (CF3M)	ਮੱਧਮ ਤਾਪਮਾਨ: ਉੱਚ ਤਾਪਮਾਨ, ਘੱਟ ਤਾਪਮਾਨ, ਮੱਧਮ ਤਾਪਮਾਨ, ਆਮ ਤਾਪਮਾਨ
ਓਪਰੇਸ਼ਨ ਵਿਧੀ: ਮੈਨੁਅਲ	ਸੀਲ: EPDM, PPL
ਕਨੈਕਸ਼ਨ ਵਿਧੀ: ਫਲੈਂਜ ਕੁਨੈਕਸ਼ਨ	ਐਪਲੀਕੇਸ਼ਨ: ਪਾਣੀ, ਹਵਾ, ਗੈਸ, ਤੇਲ, ਤਰਲ, ਆਦਿ.
ਮੂਲ: ਚੀਨ	ਨਮੂਨਾ: ਨਮੂਨੇ ਉਪਲਬਧ ਹਨ

ਇੰਸਟਾਲ ਕਰਨ ਲਈ ਮੁੱਖ ਨੁਕਤੇ

ਦਿਸ਼ਾ ਦੀ ਪੁਸ਼ਟੀ, ਫਲੈਂਜ ਅਲਾਈਨਮੈਂਟ ਅਤੇ ਕੱਸਣਾ, ਅਤੇ ਪਾਈਪਲਾਈਨ ਸਹਾਇਤਾ ਅਤੇ ਸੁਰੱਖਿਆ।

ਸ਼ੇਂਚੀ ਅਮੈਰੀਕਨ ਸਟੈਂਡਰਡ ਫਲੈਂਜ ਵਾਈ-ਟਾਈਪ ਫਿਲਟਰਾਂ ਨੂੰ ਸਥਾਪਿਤ ਕਰਦੇ ਸਮੇਂ, ਤਿੰਨ ਮੁੱਖ ਨੁਕਤਿਆਂ ਵੱਲ ਧਿਆਨ ਦਿਓ: ਪਹਿਲਾਂ, ਵਹਾਅ ਦੀ ਦਿਸ਼ਾ ਦੀ ਪੁਸ਼ਟੀ ਕਰੋ। ਵਾਲਵ ਬਾਡੀ 'ਤੇ ਤੀਰ ਮੱਧਮ ਵਹਾਅ ਦੀ ਦਿਸ਼ਾ ਦੇ ਨਾਲ ਇਕਸਾਰ ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ, ਅਤੇ ਫਿਲਟਰ ਸਕ੍ਰੀਨ ਨੂੰ ਅਸ਼ੁੱਧਤਾ ਦੇ ਨਿਪਟਾਰੇ ਦੀ ਸਹੂਲਤ ਲਈ ਹੇਠਾਂ ਵੱਲ ਦਾ ਸਾਹਮਣਾ ਕਰਨਾ ਚਾਹੀਦਾ ਹੈ। ਦੂਜਾ, ਫਲੈਂਜ ਅਲਾਈਨਮੈਂਟ ਅਤੇ ਕੱਸਣਾ ਯਕੀਨੀ ਬਣਾਓ। ਫਲੈਂਜ ਦੇ ਚਿਹਰੇ ਸਮਾਨਾਂਤਰ ਅਤੇ ਕੇਂਦਰਿਤ ਹੋਣੇ ਚਾਹੀਦੇ ਹਨ, ਗੈਸਕੇਟ ਕੇਂਦਰਿਤ ਹੋਣੇ ਚਾਹੀਦੇ ਹਨ, ਅਤੇ ਸ਼ੈੱਲ ਦੇ ਵਿਗਾੜ ਤੋਂ ਬਚਣ ਲਈ ਬੋਲਟਾਂ ਨੂੰ ਪੜਾਵਾਂ ਵਿੱਚ ਤਿਰਛੇ ਰੂਪ ਵਿੱਚ ਕੱਸਿਆ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ। ਤੀਜਾ, ਪਾਈਪਲਾਈਨ ਸਹਾਇਤਾ ਅਤੇ ਪ੍ਰੀ-ਫਿਲਟਰ ਸੁਰੱਖਿਆ ਪ੍ਰਦਾਨ ਕਰੋ। ਫਿਲਟਰ ਨੂੰ ਪਾਈਪਲਾਈਨ ਦਾ ਭਾਰ ਨਹੀਂ ਚੁੱਕਣਾ ਚਾਹੀਦਾ ਹੈ; ਵੱਡੇ ਕਣਾਂ ਨੂੰ ਹਟਾਉਣ ਲਈ ਇੰਸਟਾਲੇਸ਼ਨ ਤੋਂ ਪਹਿਲਾਂ ਪਾਈਪਲਾਈਨ ਨੂੰ ਸਾਫ਼ ਕੀਤਾ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ। ਸ਼ੇਨਚੀ ਵਿਸਤ੍ਰਿਤ ਇੰਸਟਾਲੇਸ਼ਨ ਨਿਰਦੇਸ਼ ਪ੍ਰਦਾਨ ਕਰਦਾ ਹੈ, ODM/OEM ਕਸਟਮਾਈਜ਼ੇਸ਼ਨ ਦਾ ਸਮਰਥਨ ਕਰਦਾ ਹੈ, ਅਤੇ ਫਿਲਟਰ ਦੇ ਲੰਬੇ ਸਮੇਂ ਦੇ ਸਥਿਰ ਸੰਚਾਲਨ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਫਿਲਟਰ ਜਾਲ ਦੇ ਆਕਾਰ ਨੂੰ ਲੋੜ ਅਨੁਸਾਰ ਐਡਜਸਟ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ।

ਅਸਰਦਾਰ ਤਰੀਕੇ ਨਾਲ ਫਿਲਟਰ ਕੀਤੇ ਪਦਾਰਥ

ਸ਼ੇਨਚੀ ASME ਸਟੈਂਡਰਡ ਫਲੈਂਜ Y- ਕਿਸਮ ਦੇ ਫਿਲਟਰ ਮੁੱਖ ਤੌਰ 'ਤੇ ਪਾਈਪਲਾਈਨ ਮੀਡੀਆ ਵਿੱਚ ਠੋਸ ਮੁਅੱਤਲ ਕੀਤੇ ਪਦਾਰਥ ਨੂੰ ਫਿਲਟਰ ਕਰਦੇ ਹਨ। ਇਸ ਵਿੱਚ ਸ਼ਾਮਲ ਹਨ: ਵੈਲਡਿੰਗ ਸਲੈਗ, ਆਇਰਨ ਫਿਲਿੰਗ, ਅਤੇ ਪਾਈਪਲਾਈਨ ਵੈਲਡਿੰਗ ਤੋਂ ਜੰਗਾਲ ਰਹਿੰਦ-ਖੂੰਹਦ; ਰੇਤ, ਮਿੱਟੀ, ਭੰਗ ਦੇ ਰੇਸ਼ੇ, ਅਤੇ ਸੀਲੈਂਟ ਦੀ ਰਹਿੰਦ-ਖੂੰਹਦ ਉਸਾਰੀ ਤੋਂ ਬਚੀ ਹੈ; ਕਣ, ਕ੍ਰਿਸਟਲ, ਅਤੇ ਤਲਛਟ ਮੀਡੀਆ ਦੁਆਰਾ ਖੁਦ ਲਿਆ ਜਾਂਦਾ ਹੈ; ਪਾਈਪਲਾਈਨ ਦੀ ਬੁਢਾਪੇ ਅਤੇ ਛਿੱਲਣ ਵਾਲੀ ਅੰਦਰੂਨੀ ਕੰਧ ਤੋਂ ਜੰਗਾਲ ਸਕੇਲ ਅਤੇ ਸਕੇਲ ਦੇ ਟੁਕੜੇ; ਅਤੇ ਲੁਬਰੀਕੇਟਿੰਗ ਤੇਲ ਵਿੱਚ ਧਾਤ ਦੀਆਂ ਸ਼ੇਵਿੰਗਾਂ ਅਤੇ ਹੋਰ ਅਸ਼ੁੱਧੀਆਂ। ਮਾਧਿਅਮ ਦੀ ਲੋੜੀਂਦੀ ਸਫਾਈ 'ਤੇ ਨਿਰਭਰ ਕਰਦੇ ਹੋਏ, ਫਿਲਟਰੇਸ਼ਨ ਸ਼ੁੱਧਤਾ 50-300 ਜਾਲ ਤੋਂ ਚੁਣੀ ਜਾ ਸਕਦੀ ਹੈ। ਚੀਨ ਵਿੱਚ ਬਣੇ, ASME ਸਟੈਂਡਰਡ ਫਲੈਂਜ ਵਾਈ-ਟਾਈਪ ਫਿਲਟਰ WCB, SUS304, ਅਤੇ SUS316L ਸਮੱਗਰੀਆਂ ਦੇ ਬਣੇ ਹੁੰਦੇ ਹਨ, ਜੋ ਕਿ ਖੋਰ ਪ੍ਰਤੀਰੋਧ ਅਤੇ ਵੱਖ-ਵੱਖ ਮੀਡੀਆ ਲਈ ਅਨੁਕੂਲਤਾ ਦੀ ਪੇਸ਼ਕਸ਼ ਕਰਦੇ ਹਨ।

ਪਦਾਰਥ ਫਿਲਟਰੇਸ਼ਨ ਲਈ ਅਨੁਕੂਲ ਨਹੀਂ ਹਨ

Shenchi ASME B ਫਲੈਂਜ Y- ਕਿਸਮ ਦੇ ਫਿਲਟਰ ਹੇਠ ਲਿਖੇ ਪਦਾਰਥਾਂ ਨੂੰ ਫਿਲਟਰ ਕਰਨ ਲਈ ਢੁਕਵੇਂ ਨਹੀਂ ਹਨ: ਮਾਧਿਅਮ ਵਿੱਚ ਘੁਲਣ ਵਾਲੇ ਰਸਾਇਣ (ਜਿਵੇਂ ਕਿ ਨਮਕ ਵਿੱਚ ਲੂਣ, ਘੋਲ ਵਿੱਚ ਐਸਿਡ ਅਤੇ ਖਾਰੀ); ਤੇਲ-ਪਾਣੀ emulsions; ਲੇਸਦਾਰ ਪੇਸਟ ਜਾਂ ਕੋਲਾਇਡ; ਰੇਸ਼ੇਦਾਰ ਨਰਮ ਅਸ਼ੁੱਧੀਆਂ (ਜੋ ਫਿਲਟਰ ਸਕਰੀਨ ਦੇ ਦੁਆਲੇ ਪ੍ਰਵੇਸ਼ ਕਰ ਸਕਦੀਆਂ ਹਨ ਜਾਂ ਲਪੇਟ ਸਕਦੀਆਂ ਹਨ); ਅਤੇ ਗੈਸੀ ਮੀਡੀਆ ਵਿੱਚ ਗੈਸੀ ਦੂਸ਼ਿਤ ਤੱਤ। ਇਹਨਾਂ ਮੀਡੀਆ ਲਈ, ਹੋਰ ਕਿਸਮ ਦੇ ਫਿਲਟਰ ਚੁਣੇ ਜਾਣੇ ਚਾਹੀਦੇ ਹਨ। ASME B ਫਲੈਂਜ Y- ਕਿਸਮ ਦੇ ਫਿਲਟਰਾਂ ਦੀ ਵਿਕਰੀ ਕਰਦੇ ਸਮੇਂ, ਸ਼ੇਨਚੀ ਗਲਤ ਚੋਣ ਤੋਂ ਬਚਣ ਲਈ ਗਾਹਕ ਨਾਲ ਮੀਡੀਆ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਦੀ ਪੁਸ਼ਟੀ ਕਰੇਗਾ। ਕੀਮਤ ਸੂਚੀਆਂ ਵਾਲੇ ASME B ਫਲੈਂਜ Y- ਕਿਸਮ ਦੇ ਫਿਲਟਰਾਂ ਵਿੱਚ ਵਿਸਤ੍ਰਿਤ ਚੋਣ ਦਿਸ਼ਾ-ਨਿਰਦੇਸ਼ ਸ਼ਾਮਲ ਹੁੰਦੇ ਹਨ।
